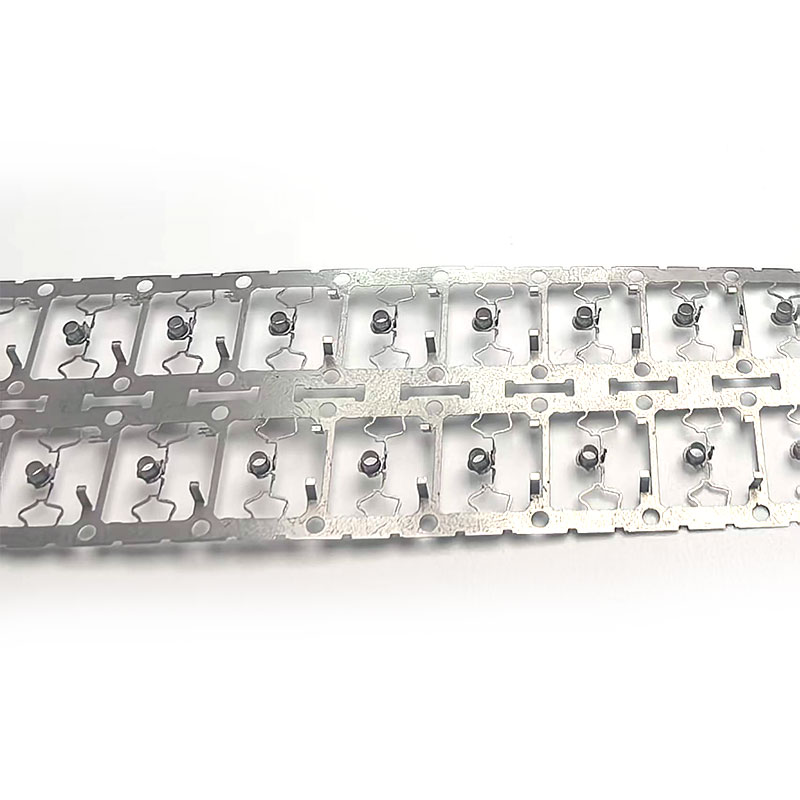

Электронные прецизионные штамповочные деталинеобходимы для производства компактных, проводящих и высокоточных компонентов, используемых в разъемах, датчиках, автомобильной электронике и устройствах связи.Цижэньобъединяет прецизионную штамповку с технологией электроэрозионной обработки для производства сложных металлических компонентов с размерными допусками до ± 0,005 мм, поддерживая как разработку прототипов, так и крупносерийное производство.
Поскольку электронные продукты становятся меньше, тоньше и более интегрированными, производителям нужны металлические компоненты, которые могут сохранять компактные размеры, обеспечивая при этом стабильную проводимость, механическую прочность и надежность сборки. Электронная прецизионная штамповка обеспечивает эффективный способ формирования клемм, контактных компонентов, экранирующих деталей, пружинных элементов и других сложных металлических конструкций в промышленных масштабах. Объединив производство электроэрозионных форм, прецизионную штамповку, интеллектуальный контроль и управление процессами, Qiren предлагает индивидуальные решения для электроники, автомобильной электроники, медицинского оборудования и коммуникационных приложений. Заявленный допуск на размер ±0,005 мм, адаптируемость материала и контроль качества поверхности делают прецизионную штамповку подходящей для требовательных применений электронных компонентов.
Оглавление
- Почему важны электронные детали для точной штамповки?
- Каковы основные преимущества?
- Какие материалы можно использовать?
- Как производятся детали для точной штамповки?
- Где они используются?
- Как покупателям следует выбирать поставщика прецизионной штамповки?
- Часто задаваемые вопросы
- Заключение
Почему важны электронные детали для точной штамповки?
Современные электронные изделия все больше зависят от миниатюрных металлических компонентов. Клемма разъема, экранирующий элемент, контактная пружина, компонент батареи или проводящая опора могут составлять лишь часть размера обычного механического компонента, однако они могут напрямую влиять на производительность всего продукта.
Вот почему точная штамповка — это больше, чем просто резка и формовка листового металла. В процессе производства необходимо контролировать точность размеров, деформацию материала, наличие заусенцев, качество поверхности и повторяемость. В электронных приложениях даже небольшое отклонение размеров может повлиять на контактное давление, усилие вставки, электропроводность, выравнивание сборки или срок службы продукта.
Согласно информации о продукции Qiren, ее операция штамповки сочетает в себе электроэрозионную обработку форм с технологиями точной штамповки и контроля. Компания заявляет, что ее процесс позволяет достичь допусков до ±0,005 мм для подходящих применений, включая детали сложной формы, компоненты с микроотверстиями и сверхтонкие материалы толщиной менее 0,1 мм.
Такое сочетание делает прецизионную штамповку особенно ценной, когда производителям нужны повторяющиеся компоненты в больших количествах без ущерба для постоянства размеров.
Каковы основные преимущества деталей электронной прецизионной штамповки?
1. Высокая точность размеров.
Прецизионные электронные компоненты часто требуют строго контролируемых размеров, чтобы соответствовать миниатюрным сборкам. Усовершенствованная конструкция матрицы, электроэрозионная обработка и контролируемые параметры штамповки позволяют уменьшить отклонения в размерах и улучшить согласованность деталей.
Для клемм разъема и других проводящих компонентов точность размеров напрямую влияет на качество сопряжения. Постоянная геометрия помогает производителям поддерживать предсказуемое усилие вставки, расположение контактов и совместимость сборки.
2. Возможность сложной геометрии
Традиционные процессы штамповки могут сталкиваться с ограничениями, когда компоненты содержат глубокие канавки, острые углы, ступенчатые отверстия, узкие участки или другие сложные элементы. Инструменты с помощью электроэрозионной обработки могут помочь создать более сложные конструкции штампов для этих сложных геометрий.
- Микроотверстия и узкие щели
- Ступенчатые и встраиваемые конструкции
- Тонкие контактные площадки
- Особенности острого угла
- Ультратонкие металлические компоненты
- Малые пружинные и проводящие конструкции
3. Эффективное массовое производство
После того, как штамповочная матрица будет разработана и проверена, этот процесс позволит производить большое количество одинаковых деталей с относительно коротким временем цикла. Это делает прецизионную штамповку особенно привлекательной для производителей электроники со стабильными объемами производства.
4. Лучшее качество поверхности.
Состояние поверхности имеет решающее значение для электрических и механических компонентов. Чрезмерные заусенцы, царапины, деформация или шероховатая поверхность могут создать проблемы при сборке или отрицательно повлиять на проводимость и износостойкость.
Цирен описывает использование технологии бесконтактной электроэрозионной обработки и зеркальной полировки для требовательных применений, с заявленной шероховатостью поверхности менее Ra0,2 мкм при соответствующих условиях обработки.
Какие материалы можно использовать?
Выбор материала должен основываться на проводимости, прочности, коррозионной стойкости, твердости, характеристиках пружины, характеристиках формовки, рабочей температуре и требованиях конечного применения.
| Тип материала | Типичные характеристики | Потенциальные применения |
|---|---|---|
| Медные сплавы | Хорошая электропроводность и формуемость. | Клеммы, контакты, проводящие компоненты |
| Нержавеющая сталь | Прочность, коррозионная стойкость, долговечность | Корпуса электроники, пружины, конструктивные элементы |
| Титан | Высокое соотношение прочности к весу и коррозионная стойкость. | Специализированные электронные и медицинские компоненты |
| Сплавы высокой твердости | Износостойкость и механическая стабильность | Требуемые прецизионные компоненты и детали, связанные с оснасткой |
Выбор правильного материала также влияет на срок службы штампа и стоимость производства. Материалы с высокой твердостью или ударной вязкостью могут потребовать применения специальных инструментов и стратегий обработки, что делает инженерный анализ важным перед массовым производством.
Как производятся детали для точной штамповки?
Надежный проект прецизионной штамповки обычно начинается задолго до запуска первого производственного цикла. Чертеж компонента, спецификация материала, требования к допускам, качество поверхности, годовой объем и условия применения — все это должно быть рассмотрено на этапе проектирования.
Шаг 1: Анализ продукта и чертежей
Инженеры оценивают геометрию, допуски, толщину материала, направление формовки, критические размеры и потенциальные производственные риски. Ранний анализ конструкции может помочь выявить особенности, которые могут привести к деформации, растрескиванию, чрезмерным заусенцам или затруднению обслуживания инструмента.
Шаг 2: Прецизионное проектирование штампа
Штамповочный штамп определяет, насколько точно может быть сформирован конечный компонент. Для сложных электронных деталей электроэрозионную обработку можно использовать для создания тонких структур и высокоточных деталей штампа.
Шаг 3: Подготовка материала
Выбранная металлическая полоса или лист должны соответствовать необходимой толщине, механическим свойствам и состоянию поверхности. Консистенция материала особенно важна, когда речь идет об очень жестких допусках.
Шаг 4: Штамповка и формовка
Во время производства материал проходит контролируемые операции штамповки для достижения резки, изгиба, штамповки, формования или прогрессивных характеристик. Стабильные параметры процесса помогают поддерживать повторяемость на протяжении всей производственной партии.
Шаг 5: Проверка размеров и поверхности
При проверке проверяются критические размеры и выявляются потенциальные дефекты. Qiren сообщает об использовании трехмерного измерительного оборудования, оборудования для оптического контроля и испытаний на твердость в рамках процесса контроля качества. Отчеты о качестве партии также могут способствовать отслеживанию производства и приемке потребителями.
Где они используются?
Компоненты электронной прецизионной штамповки используются во многих отраслях промышленности, поскольку они сочетают небольшие размеры с высокой повторяемостью и функциональной надежностью.
Бытовая электроника
Смартфоны, ноутбуки, носимые устройства и другие компактные продукты требуют миниатюрных металлических компонентов, которые точно помещаются в ограниченное внутреннее пространство. Приложения могут включать держатели SIM-карт, компоненты интерфейса Type-C, контактные клеммы и металлические конструкции, связанные с FPC.
Автомобильная электроника
Растущее использование электронных систем управления и электромобилей привело к увеличению спроса на прецизионные проводящие и механические компоненты. Потенциальные области применения включают компоненты, связанные с батареями, пружины реле, клеммы, компоненты датчиков и системы электрических соединений.
Медицинское оборудование
Для медицинских устройств могут потребоваться миниатюрные компоненты с контролируемыми размерами и надежным качеством поверхности. Металлические детали, изготовленные прецизионной штамповкой, могут использоваться в компонентах микроприборов, корпусах устройств и других специализированных узлах, где важна постоянство размеров.
Оборудование связи
В устройствах связи и электронных узлах высокой плотности используются точные разъемы и проводящие компоненты. Прецизионная штамповка может способствовать производству компактных контактных структур, требующих единообразной геометрии при многократной сборке.
Как покупателям следует выбирать поставщика прецизионной штамповки?
Выбор подходящего поставщика – это не просто вопрос сравнения цен за единицу продукции. В случае прецизионных электронных компонентов возможности оснастки, системы контроля, опыт работы с материалами, инженерная поддержка и масштабируемость производства могут оказать большее влияние на общую стоимость проекта.
Прежде чем разместить заказ, покупатели должны оценить следующие моменты:
- Размерные возможности:Подтвердите, может ли поставщик постоянно соблюдать требуемые допуски.
- Инструментальная экспертиза:Ознакомьтесь с возможностями конструкции штампа, электроэрозионной обработки, обслуживания и оптимизации поставщика.
- Материальный опыт:Убедитесь, что производитель понимает выбранный медный сплав, нержавеющую сталь, титан или другой материал.
- Возможность проверки:Проверьте, можно ли измерить критические размеры с помощью соответствующего КИМ, оптического или другого контрольного оборудования.
- Масштабируемость производства:Убедитесь, что поставщик может перейти от прототипов или пробных партий к стабильному массовому производству.
- Документация по качеству:Попросите отчеты о проверках и четко определенные критерии приемки.
- Инженерные коммуникации:Быстро реагирующая техническая команда может сократить количество ненужных модификаций инструментов и задержек производства.
Цижэнь заявляет, что ее штамповочное производство поддерживает как мелкосерийное пробное производство, так и крупномасштабное производство. В производственной информации также упоминается объект площадью 3000 квадратных метров, более 50 сотрудников и команда исследований и разработок, составляющая примерно 15% ее рабочей силы. Компания сообщает об экспорте в более чем 20 стран и регионов.
Часто задаваемые вопросы
Что такое электронные детали для прецизионной штамповки?
Электронные детали прецизионной штамповки — это металлические компоненты точной формы, изготовленные с помощью процессов прецизионной штамповки для электронного и электромеханического применения. Они могут включать клеммы, контакты, пружины, экранирующие компоненты, проводящие опоры и другие миниатюрные детали.
Какого допуска можно достичь при прецизионной штамповке?
Достижимый допуск зависит от материала, геометрии, толщины, конструкции оснастки и условий производства. Qiren сообщает о допусках на размеры до ±0,005 мм для подходящих применений прецизионной штамповки. Фактические допуски должны быть подтверждены на чертеже конкретной детали.
Можно ли настроить сложные электронные компоненты?
Да. Прецизионная штамповка на заказ может быть разработана на основе чертежей заказчика, 3D-моделей, спецификаций материалов, размеров, допусков, требований к поверхности и объемов производства. Изготовление штампов с помощью электроэрозионной обработки особенно полезно для сложных конструкций, которые трудно изготовить с помощью обычных инструментов.
В каких отраслях используются прецизионные компоненты для электронной штамповки?
Основные области применения включают бытовую электронику, автомобильную электронику, медицинское оборудование, коммуникационное оборудование, продукты для умного дома и другие прецизионные электронные узлы.
Как я могу запросить ценовое предложение?
Предоставление 2D-чертежа или файла 3D CAD, информации о материалах, годовом количестве, критических допусках, требованиях к отделке поверхности и ожидаемом графике поставок может помочь производителю оценить проект и подготовить более точное предложение.
Заключение
Поскольку электронные устройства становятся все меньше и сложнее, точность изготовления становится все более важной. Электронная прецизионная штамповка обеспечивает практическое сочетание постоянства размеров, возможности сложной формовки, гибкости материала, качества поверхности и масштабируемости производства. С помощью электроэрозионной оснастки, контролируемой штамповки и систематического контроля производители могут производить миниатюрные металлические компоненты, отвечающие строгим требованиям электронной сборки.
Цижэнь сочетает в себе возможности точного проектирования пресс-форм, электроэрозионной обработки, штамповки и контроля для поддержки индивидуальных проектов электронных компонентов, от разработки оснастки до производства. Если вы приобретаете высокоточные металлические компоненты для разъемов, автомобильной электроники, медицинских приборов, коммуникационного оборудования или других точных узлов,связаться с намичтобы обсудить ваши чертежи, материалы, допуски, объем производства и индивидуальные требования к штамповке.
