Краткое содержание статьи: Соединитель для литья под давлением— это важнейший производственный процесс для изготовления точных и прочных пластиковых корпусов и изолирующих компонентов, используемых в электронных разъемах. От выбора материала и проектирования пресс-форм до контроля размеров и стабильности производства — каждый этап влияет на производительность разъема.Цижэньспециализируется на решениях для прецизионного формования разъемов, предлагая индивидуальные инструменты, прецизионную обработку и производственную поддержку для приложений в автомобильной электронике, бытовой технике, промышленном оборудовании и других электронных продуктах. Понимание этого процесса помогает разработчикам продуктов и командам по закупкам принимать обоснованные решения относительно качества, стоимости и долгосрочной надежности производства.

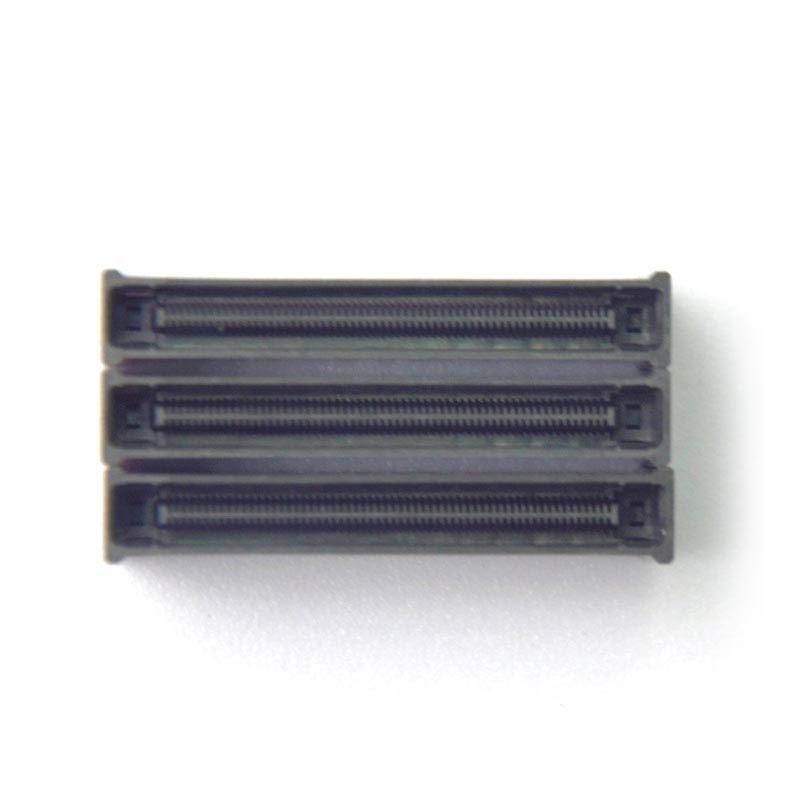

Литье соединителей под давлением — это производственный процесс, при котором расплавленный термопластический материал впрыскивается в прецизионную полость пресс-формы, охлаждается и выбрасывается для создания готового компонента. Он широко используется для изготовления пластиковых корпусов, клеммных колодок, изоляционных конструкций, защитных кожухов и других деталей, необходимых для электрических и электронных разъемов.
В отличие от многих пластиковых компонентов общего назначения, детали разъемов часто содержат небольшие отверстия, тонкие стенки, сложные фиксирующие элементы и близко расположенные клеммы. Эти функции должны работать вместе с металлическими контактами и ответными компонентами. Даже небольшое отклонение размеров может повлиять на сборку, силу вставки, выравнивание клемм или надежность электрического соединения.
По этой причине успешное формование соединителей зависит от скоординированной разработки материалов, конструкции пресс-формы, настроек машины и процедур контроля. Qiren предлагает решения для прецизионного литья соединителей для клиентов, которым требуются индивидуальные пластиковые компоненты и инструменты для требовательных применений.
Типичные области применения включают в себя:
Точность имеет основополагающее значение для работы разъема, поскольку литой корпус определяет положение и поддержку проводящих контактов. Его размеры влияют на то, как компоненты соединяются друг с другом, как клеммы остаются закрепленными и как разъем ведет себя при многократном использовании.
Несколько факторов делают прецизионное формование соединителей более требовательным, чем многие традиционные операции по формованию пластмасс.
Шаг выводов, размеры полостей, запирающие конструкции и сопрягаемые поверхности должны соответствовать утвержденным техническим чертежам. Допуски следует устанавливать в соответствии с функциональными требованиями каждого компонента, а не применять излишне жесткие допуски к каждому элементу.
Пластиковый корпус должен обеспечивать соответствующую изоляцию для предполагаемой рабочей среды. Выбор материала, толщина стенки, путь утечки, зазор, а также наличие пустот или загрязнений могут повлиять на электробезопасность. Требования следует оценивать с учетом применимых стандартов на продукцию и условий эксплуатации.
Корпуса разъемов могут подвергаться воздействию сил при вставке, вибрации, изменениям температуры и повторяющимся циклам соединения. Литой компонент должен сохранять свою форму и поддерживать клеммы без растрескивания, чрезмерной деформации или потери фиксации.
Успешный прототип — это только отправная точка. Производители должны поддерживать повторяемость размеров и функциональных характеристик для всех производственных партий, полостей пресс-форм и партий материалов. Стабильная обработка позволяет избежать брака, переделок и перерывов в сборке.
Выбор материала влияет на формуемость, усадку, термостойкость, изоляционные характеристики, механическую прочность, чувствительность к влаге и стоимость конечного компонента. Выбор лучшей смолы зависит от конструкции разъема и условий эксплуатации.
| Материал | Ключевые характеристики | Потенциальные применения | Рекомендации по выбору |
|---|---|---|---|
| ПБТ | Хорошая стабильность размеров и электрическая изоляция. | Электрические корпуса и разъемы для приборов | Оцените тепловое воздействие, усадку и условия влажности. |
| ПА (Нейлон) | Хорошая механическая прочность и вязкость | Автомобильные и промышленные разъемы | Учитывайте поглощение влаги и его влияние на размеры. |
| ЛКП | Низкая вероятность коробления и пригодность для конструкций с мелким шагом. | Компактные электронные разъемы высокой плотности | Требует тщательного контроля за потоком материала и условиями формования. |
| ППС | Устойчивость к высоким температурам и химическая стойкость | Специализированные электрические и промышленные применения | Оцените требования к обработке, стоимость и механическую конструкцию. |
| Смола, армированная стекловолокном | Улучшенная жесткость и уменьшенная направленная усадка в подходящих рецептурах. | Структурные корпуса разъемов | Ориентация волокон может влиять на коробление и точность размеров. |
Эти материалы не взаимозаменяемы. Прежде чем завершить разработку спецификации, инженеры должны проанализировать марку смолы, рабочую температуру, требования к огнестойкости, диэлектрические свойства, химическое воздействие и применимые нормативные требования.
Для получения дополнительных рекомендаций изучите решения Qiren для литья под давлением соединителей и соответствующие возможности изготовления прецизионных пресс-форм.
Надежный проект литья под давлением соединителей следует структурированному рабочему процессу. Последовательность может варьироваться в зависимости от геометрии детали, требований к пластинам, объема производства и критериев контроля, но основные этапы остаются одинаковыми.
Для разъемов с металлическими клеммами особое внимание требует расположение и фиксация вставки. Автоматизированная загрузка или сборка вставок может подойти для программ большого объема при условии, что оборудование может постоянно поддерживать выравнивание компонентов.
Проектные решения, принятые до начала оснастки, могут предотвратить дорогостоящие модификации в дальнейшем. Анализ технологичности проектирования должен учитывать, как компонент будет заполняться, охлаждаться, извлекаться, собираться и функционировать при конечном применении.
Там, где это практически возможно, относительно равномерная толщина стенок способствует равномерному наполнению и охлаждению. Резкие изменения толщины могут способствовать появлению вмятин, внутреннего напряжения или коробления. Ребра и выступы должны быть спроектированы так, чтобы обеспечить необходимую прочность без создания излишне толстых сечений.
Размещение литника влияет на рисунки заполнения, расположение линий сварки, упаковку и внешний вид поверхности. В корпусах разъемов затвор следует располагать с учетом критических сопрягаемых поверхностей, клеммных карманов и участков, находящихся под механическим напряжением.
Соответствующие углы уклона и хорошо продуманные системы выталкивания помогают извлекать формованные детали, не повреждая хрупкие детали. Требуемая вытяжка зависит от смолы, текстуры поверхности, геометрии детали и требований к размерам.
Для вставных разъемов металлические клеммы должны оставаться в указанных положениях во время впрыска и охлаждения. Поддержка формы, точность загрузки вставки, текучесть смолы и тепловое расширение — все это влияет на окончательное соотношение между пластиковым корпусом и металлическими компонентами.
Полезные методы проектирования включают в себя:
Контроль качества при литье разъемов под давлением должен учитывать как внешний вид отлитого компонента, так и его функциональные характеристики. Деталь может выглядеть приемлемо, но при этом иметь несоосность выводов, смещение размеров или недостаточную механическую фиксацию.
Практический план проверки может включать в себя следующие меры контроля:
К распространенным дефектам и их потенциальным причинам относятся:
| Дефект | Возможная причина | Корректирующий подход |
|---|---|---|
| Вспышка | Зазоры в линиях разъема, избыточное давление или износ пресс-формы. | Проверьте состояние инструмента и оптимизируйте настройки обработки. |
| Короткие снимки | Недостаточное заполнение, ограниченный поток или недостаточная вентиляция. | Проверьте конструкцию ворот, параметры вентиляции и наполнения. |
| Коробление | Неравномерное охлаждение, ориентация материала или неравномерная усадка. | Улучшите баланс охлаждения, пересмотрите геометрию и выбор материалов. |
| Раковины | Толстые секции или недостаточная упаковка и охлаждение. | Оптимизируйте геометрию стен и условия упаковки. |
| Несоосность клемм | Движение пластины, изменение инструмента или непостоянная загрузка. | Улучшите расположение пластины, поддержку и проверку размеров. |
Пределы приемки и частота испытаний должны определяться спецификацией продукта, требованиями заказчика и уровнем риска. Для приложений, критичных к безопасности или высокой надежности, может потребоваться дополнительная проверка.
Не для каждого разъема требуется одинаковая инвестиция в инструмент или стратегия проверки. Следующее сравнение иллюстрирует, как требования приложения влияют на производственный подход.
| Требование | Стандартный разъем | Прецизионный соединитель |
|---|---|---|
| Геометрия | Относительно простые функции | Мелкие полости и сложные детали |
| Стратегия толерантности | На основе общих требований к сборке | Критически важные функции получают более жесткие функциональные ограничения. |
| Оснастка | Традиционная конфигурация пресс-формы, где это возможно | Более требовательный контроль полости, охлаждения, вентиляции и выравнивания |
| Инспекция | Визуальная и размерная проверка | Детальная метрология и дополнительная функциональная проверка |
| Процессный риск | В первую очередь касается наполнения и общих размеров. | Может включать конечное положение, посадку при спаривании, коробление и удержание. |
Различие заключается не только в размере продукта. Для небольшого разъема может потребоваться очень сложный инструмент, если он содержит близко расположенные клеммы или должен поддерживать точное выравнивание с печатной платой. Технические требования должны определять процесс, а не предположения, основанные только на внешнем виде.
Выбор поставщика означает оценку его способности превращать инженерные требования в повторяемые производственные результаты. Конкурентоспособное предложение имеет значение, но качество инструмента, стабильность процесса, коммуникация и техническая поддержка также влияют на общую стоимость владения.
При оценке производителя соединителей для литья под давлением рассмотрите следующие вопросы:
Цижэнь Electronics специализируется на прецизионных формах для пластиковых разъемов и индивидуальных решениях для литья под давлением. Согласно информации о продукции, компания выделяет номинальный допуск ±0,01 мм, заявленный процент текучести до 99,2%, немецкую стальную форму, анализ текучести пресс-формы и интегрированное управление цехом с помощью MES. Эти цифры должны быть подтверждены с учетом геометрии конкретной детали, материала, метода измерения и условий производства во время оценки проекта.
Цижэнь также описывает поддержку оптимизации и модернизации пресс-форм в течение первого года использования пресс-форм. Покупатели могут обсудить эти возможности вместе с требованиями к своим собственным конструкциям разъемов, а не полагаться только на общие характеристики.
Для получения соответствующей производственной информации посетите страницу продукта «Соединители для литья под давлением» или изучите веб-сайт Qiren по производству прецизионных пресс-форм и компонентов.
Он используется для изготовления пластиковых корпусов разъемов, изолирующих корпусов, клеммных колодок, защитных кожухов и других компонентов, требующих точной геометрии и повторяемости производства. Типичные области применения включают автомобильную электронику, бытовую технику, промышленную автоматизацию и бытовые электронные устройства.
Не существует единственного лучшего материала для каждого разъема. ПБТ и нейлон являются обычным выбором для многих электрических и механических применений, тогда как LCP и PPS могут подходить для конструкций с высокими размерными или термическими требованиями. Окончательный выбор зависит от условий эксплуатации разъема, электрических характеристик, механических нагрузок и целевых затрат.
Достижимые допуски зависят от геометрии детали, поведения смолы, конструкции пресс-формы, стабильности процесса и методов измерения. Qiren указывает номинальный допуск ±0,01 мм для своего предложения по прецизионному формованию. Покупатели должны подтвердить, возможен ли этот допуск для каждой критической особенности их конкретной конструкции.
Общие причины включают неподходящее обращение с материалом, плохую вентиляцию, неправильные параметры обработки, неравномерное охлаждение, износ пресс-формы и неточное позиционирование вставки. Структурированный анализ проекта, контролируемое окно процесса и план проверок с учетом рисков могут помочь выявить и уменьшить эти проблемы.
Да. Вставка может герметизировать или поддерживать металлические клеммы внутри пластикового корпуса разъема. Этот процесс требует соответствующего позиционирования вставки, поддержки формы, совместимости материалов и проверки выравнивания и фиксации выводов.
Да. Литье под давлением хорошо подходит для повторяемого крупносерийного производства, когда инструменты, условия цикла, обработка материалов и контроль должным образом контролируются. Многоместные формы и соответствующая автоматизация могут повысить производительность, хотя их пригодность зависит от сложности продукта и спроса.
Предоставьте 2D-технический чертеж, файл 3D CAD, предполагаемые требования к смоле или материалам, критические допуски, годовую потребность, ожидаемую среду обслуживания, а также любые функциональные или нормативные спецификации. Также уточните, нужно ли вам изготовление пресс-форм, формованных деталей, вставное формование или комбинированное решение.
Литье разъемов под давлением сочетает в себе прецизионную оснастку, правильный выбор материала, контролируемую обработку и проверку качества для конкретного применения. Каждое решение влияет на то, насколько точно разъем подходит, насколько надежно он поддерживает электрические контакты и насколько стабильно его можно производить с течением времени. Заблаговременно выявляя критические размеры и устанавливая четкие требования к проверке, разработчики продукции могут уменьшить количество дефектов, которых можно избежать, и принимать более обоснованные решения о выборе поставщиков.
Цижэнь предлагает изготовление прецизионных пресс-форм для разъемов и индивидуальные решения для формования электроники, автомобилей, бытовой техники и промышленности. Если вы разрабатываете новый разъем или совершенствуете существующий производственный процесс,связаться с намичтобы обсудить ваши чертежи, требования к материалам, характеристики инструментов и производственные цели. Работайте с Qiren, чтобы оценить практическое производственное решение, соответствующее требованиям точности, качества и доставки вашего проекта.
