В современной металлообрабатывающей и автомобильной промышленностивысокоскоростные штамповочные формыстали основой точного производства. Но что именно они собой представляют? Пресс-форма для высокоскоростной штамповки — это прецизионный инструмент, предназначенный для формования, резки и формирования сложных деталей из металлических листов на чрезвычайно высоких скоростях. В отличие от обычных форм, которые ориентированы в первую очередь на формование, формы для высокоскоростной штамповки сочетают высокую производительность с микронной точностью, что позволяет осуществлять массовое производство без ущерба для качества.
Эти формы необходимы для таких отраслей, как автомобильная, аэрокосмическая, электротехническая, телекоммуникационная и бытовая электроника, где точность и эффективность определяют прибыльность.
Высокоскоростные штамповочные формы работают на автоматизированных производственных линиях, используя механические или сервопрессы для формования таких материалов, как нержавеющая сталь, алюминий, медь или углеродистая сталь, с точными характеристиками. Высокая частота циклов, часто превышающая 400–1200 ходов в минуту, сводит к минимуму время простоя, сокращает отходы материала и обеспечивает стабильность каждой производимой детали.
| Параметр | Описание |
|---|---|
| Совместимость материалов | Нержавеющая сталь, латунь, медь, алюминий и углеродистая сталь. |
| Скорость штамповки | 400–1200 ударов в минуту |
| Допуск Точность | ±0,002–0,005 мм |
| Твердость (основание пресс-формы) | СПЧ 58–62 |
| Основной материал пресс-формы | SKD11, DC53 или твердосплавная сталь |
| Обработка поверхности | Покрытие PVD/TiN для износостойкости. |
| Срок службы | Более 10 миллионов ударов на полость |
| Приложения | Клеммы, разъемы, защитные корпуса, сердечники двигателей и корпуса электроники |
Эта таблица демонстрирует, как инженерная точность и материаловедение объединяются для создания пресс-форм, способных производить крупносерийное производство в сложных условиях.
Помимо высокой производительности, высокоскоростные штамповочные формы также снижают эксплуатационные расходы. Их прочный состав материалов и износостойкие покрытия продлевают срок службы инструментов и минимизируют интервалы замены, что делает их незаменимыми инвестициями для компаний, стремящихся к долгосрочному повышению производительности.
Принцип работы высокоскоростной штамповочной формы основан на синхронизации движения, силы и деформации материала. Процесс начинается с того, что рулон металла разворачивается, выпрямляется и непрерывно подается в высокоскоростной пресс. Штамповочная форма, точно выровненная внутри пресса, выполняет ряд действий, таких как штамповка, вырубка, гибка и формовка, в зависимости от желаемой конструкции детали.
Каждая секция формы играет определенную роль:
Секция пуансона и матрицы — определяет форму и размер конечного компонента.
Направляющие стойки и втулки – поддерживайте соосность между пуансоном и матрицей для получения стабильных результатов.
Съемная пластина – удаляет металлическую полосу после каждого хода, предотвращая прилипание и деформацию.
Система пилотных штифтов – обеспечивает точное позиционирование во время каждого цикла подачи.
Механизм выталкивателя – плавно и без повреждений высвобождает готовую деталь.
Вся операция происходит на высокой скорости с минимальной вибрацией при поддержке компьютерного проектирования пресс-форм (CAD/CAM) и технологии электроэрозионной резки, которые обеспечивают сверхточные допуски на резку и установку.
В высокоскоростном производстве смазка играет жизненно важную роль. Усовершенствованные системы масляного распыления интегрированы для уменьшения трения и контроля температуры, обеспечивая стабильную работу даже при длительном использовании. В результате получается изделие точной формы, отвечающее строгим размерным и эстетическим стандартам и идеально подходящее для сложных компонентов, таких как разъемы мобильных телефонов или сердечники статора двигателей.
Ключевое преимущество заключается в повторяемости. Хорошо спроектированная высокоскоростная штамповочная форма позволяет производить миллионы одинаковых деталей без отклонений в размерах, экономя время и материал. Для компаний, которые зависят от высокой производительности и стабильной производительности, эта технология становится краеугольным камнем эффективности производства.
Вопрос опочемуКомпании, инвестирующие в высокоскоростные штамповочные формы, могут ответить за производительность, точность и прибыльность. Давайте разберемся.
Высокоскоростные штамповочные формы работают с впечатляющей скоростью хода, что значительно сокращает производственные циклы. Производители могут производить тысячи идентичных деталей в час с минимальным вмешательством вручную.
Точное машиностроение обеспечивает допуски на размеры ±0,002 мм. Такая точность имеет решающее значение для отраслей, где требуется безупречная работа — от компонентов автомобильной безопасности до деликатных микроэлектронных терминалов.
Используя такие материалы, как SKD11 или карбид, в сочетании с поверхностными покрытиями, такими как TiN или CrN, эти формы достигают исключительной твердости и износостойкости. Такая долговечность приводит к меньшему количеству остановок для технического обслуживания и увеличению срока службы.
Благодаря оптимизированной конструкции штамповки и эффективному раскрою количество отходов сводится к минимуму. Высокоскоростная штамповка также снижает необходимость вторичной механической обработки или чистовой обработки, что еще больше снижает производственные затраты.
Поскольку каждый ход повторяет точно запрограммированную траекторию, гарантируется однородность продукта. В линию штамповки можно интегрировать автоматизированные системы контроля для мониторинга и обнаружения дефектов в режиме реального времени.
В современных пресс-формах используются энергоэффективные системы сервопрессования, которые снижают энергопотребление и сокращают отходы смазочных материалов, что соответствует целям экологически чистого производства.
В эпоху, когда глобальная конкуренция требует постоянного совершенствования, внедрение высокоскоростных штамповочных форм означает достижение более быстрой доставки, повышение надежности и повышение прибыльности.
Выбор правильной формы — это больше, чем просто соответствие спецификации — это понимание ваших производственных требований, материалов и долгосрочных целей. Вот профессиональный подход к выбору:
Если вы производите более миллиона деталей в год, идеально подойдет твердосплавная форма с высокой износостойкостью. Для производства средних объемов стальные формы DC53 предлагают отличный баланс между производительностью и стоимостью.
Для сложных компонентов, таких как прецизионные разъемы или электронные клеммы, выбирайте многоступенчатые прогрессивные формы, которые объединяют несколько операций штамповки в один непрерывный процесс.
Убедитесь, что ваша форма соответствует мощности пресса — как по скорости хода, так и по тоннажу. Несоответствие может сократить срок службы инструмента или ухудшить качество детали.
Узнайте у своего поставщика графики технического обслуживания пресс-форм, интервалы перешлифовки и наличие запасных частей. Надежная сеть послепродажного обслуживания значительно продлевает срок службы инструмента.
Производители высококачественных пресс-форм используют обработку на станках с ЧПУ, электроэрозионную обработку и проверку на КИМ для проверки точности. Всегда запрашивайте отчеты об измерениях, чтобы обеспечить точность размеров перед массовым производством.
Опыт вашего поставщика пресс-форм напрямую влияет на надежность производства. Выберите компанию с проверенным техническим опытом, возможностями проектирования и отраслевыми сертификатами, такими как ISO9001.
В1: Какие виды продукции можно изготавливать с помощью высокоскоростной штамповочной формы?

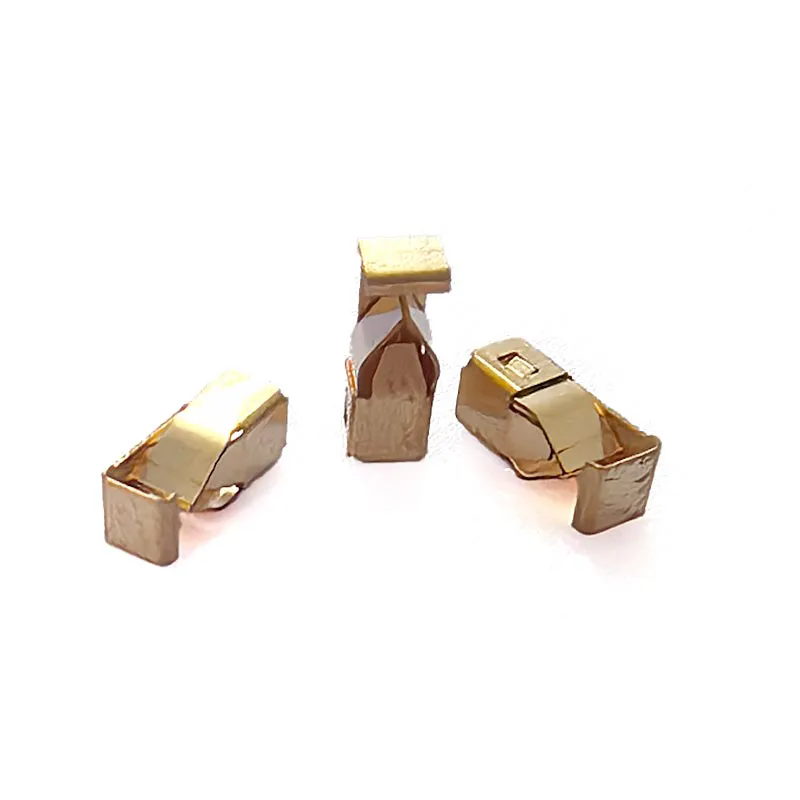

Ответ: Пресс-формы для высокоскоростной штамповки идеально подходят для производства прецизионных компонентов, таких как электрические клеммы, сердечники двигателей, металлические экраны, разъемы аккумуляторов и корпуса автомобильных датчиков. Их гибкость позволяет им формировать как мелкие, так и крупные детали в различных отраслях.
В2: Как часто следует обслуживать пресс-форму для высокоскоростной штамповки?
О: Частота технического обслуживания зависит от твердости материала, скорости работы и объема производства. Как правило, плановый осмотр следует проводить каждые 200 000–300 000 ходов, тогда как перешлифовка или замена деталей может потребоваться после 3–5 миллионов ходов для поддержания максимальной производительности.
В сегодняшнем высокоточном производстве высокоскоростные штамповочные формы служат основой быстрого, надежного и экономичного производства. Они позволяют отраслям соблюдать сжатые сроки, сохраняя при этом беспрецедентную точность и повторяемость.
Цижэнь, имя, которому доверяют в области проектирования и проектирования пресс-форм, предлагает индивидуальные решения для высокоскоростной штамповки, опирающиеся на передовые технологии производства и строгий контроль качества. Приверженность инновациям и удовлетворению потребностей клиентов, Qiren помогает производителям добиться более высокой производительности, увеличения срока службы пресс-форм и превосходной производительности на каждом этапе производства.
Для получения дополнительной информации или индивидуальных решений по пресс-формам,связаться с намисегодня, чтобы обсудить, как Qiren может повысить эффективность вашего производства и стандарты качества.
